| 品牌：潮恒 | 型号：HD13BX-400/31 | 额定电压：380V |
| 额定电流：400A | 峰值耐受电流：20kA | 产品认证：*** |
| 物料编号：CHHD13BX40031 |

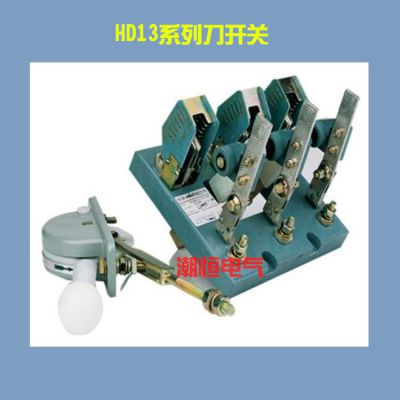

HD13BX-400/31旋转式单投刀开关
详细的产品介绍、性能参数、规格型号请查看公司***：
客服电话：0571-86815906 86815916 QQ:1564646602 928513666 QQ：865936060 980021783
HD13BX-400旋转式刀开关适用范围
HD13BX系列开启式刀开关及刀形转换开关适用于交流50Hz、额定电压到380V、直流至220V，额定电流至3000A的成套配电装置中用为不频繁地手动接通和分断交、直流电路或作为隔离开关使用，其中：
1.中央手柄式的开关主要用于动力站，不切断带用电流的电路，作为隔离开关之用。
2.侧方正面杠杆操作机构式开关主要用于正面操作、前面维修的开关柜， 操作机构可以在柜的两侧安装。
3.中央正面杠杆操作机构开关主要用于正面操作、后面维修的开关柜中，操作机构装在正前方。
4.侧面操作手柄式开关，主要用于动力箱中。
5.装有灭弧室的开关可以切断适当的电流负荷，其他系列刀开关只作隔离开关使用。
本产品符合IEC60947-3 BG14048.3标准。
HD13BX-400旋转式刀开关正常工作条件和安装条件
1.周围空气温度不高于+40℃。不低于-5℃。
2.安装地点的海拔不超过2000m.
3.温度：温度为+40℃时，空气的相动湿度不超过50%，在较低的温度下可以允许有较高的相对温度，例如：20℃时达90%，对由于温度变化偶尔产生的凝露应采取特殊的措施。
4.周围环境的污染等级为3级。
5.开关应安装在无***摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
HD13BX-400旋转式刀开关主要参数及技术性能
1.额定工作电压为交流380V、直流220V
2.主要技术性能及参数见表1
HD13BX-400旋转式刀开关外形尺寸及安装尺寸
HD13BX-400旋转式刀开关板前接线见图1，表2
HD13BX-400旋转式刀开关板后接线见图2，表3
产品名称 产品型号
HD13BX旋转式刀开关HD13BX-400/21
HD13BX旋转式刀开关HD13BX-400/30
HD13BX旋转式刀开关HD13BX-400/31
HD13BX旋转式刀开关HD13BX-400/41
可定制各类交流或直流电压的刀开关:380V 690V 1140V 1900V等，
极数单极、二极、三极、四极均可接受定制
产品型号
HD13BX-2500/30 31
HD13BX-200/31
HD13BX-400/31
HD13BX-600/31
HD13BX-1000/31
HD13BX-1500/31
HD13BX-1500/30
HD13BX-2000/30
HD13BX-3000/30
HD13BX-1000/31 690V
HD13BX-4000/31
HD13BX-6000/31
HD13BX-4000/1 电镀厂用
HD13BX-4000/31
